Construcción de la Segunda Etapa de la 2ª Línea de Alta Presión de la Planta de Bombeo 5 a la Torre de Oscilación 5 del Sistema Cutzamala en el Estado de México.
Construcción de la Segunda Etapa de la 2ª Línea de Alta Presión de la Planta de Bombeo 5 a la Torre de Oscilación 5 del Sistema Cutzamala en el Estado de México.

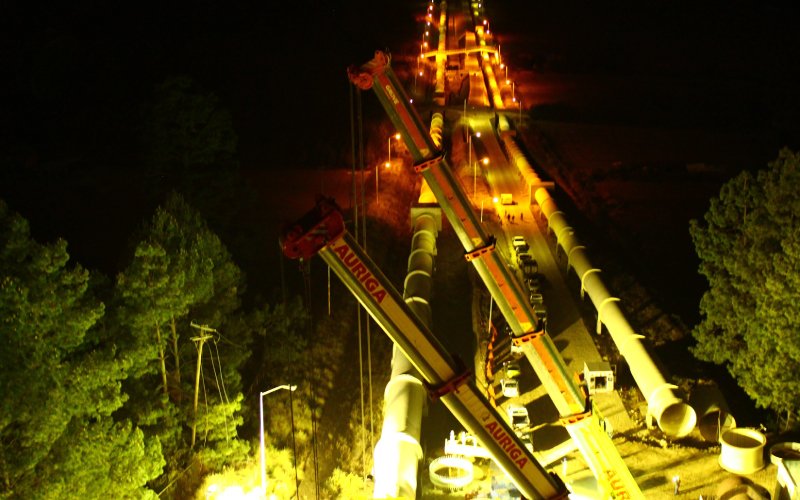

Suministro e instalación terminal de la línea de conducción de la Planta de Bombeo 5 a la Torre de Oscilación 5.
Excavación de 4.1 metros de diámetro y 72 metros de longitud para realizar el cruce por debajo de una carretera federal y un canal de alimentación a la Planta de Bombeo en operación.
Instalación de dos inserciones, tipo YEE y tipo TEE, junto con válvulas de seccionamiento tipo mariposa y juntas de desacoplamiento en diámetros que varían de 3,500.00 mm a 2,895.60 mm.

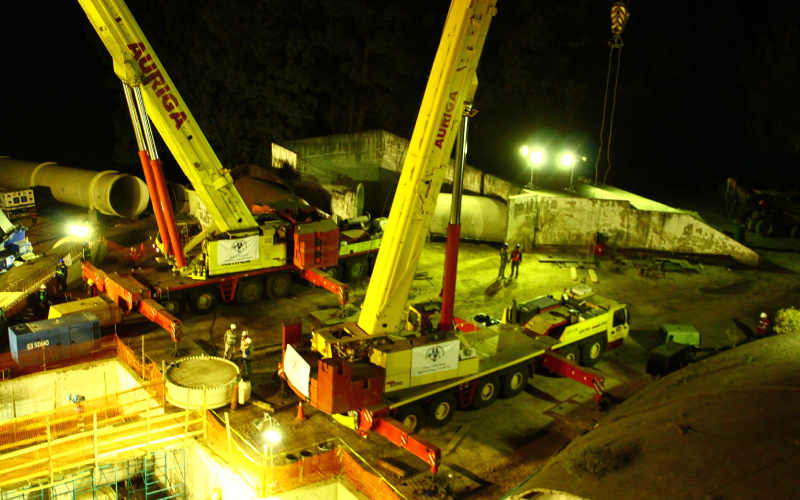

Estos trabajos implicaron el paro del bombeo para su instalación y el trabajo continuo de recursos humanos, para efectuarse en el menor tiempo posible. Adicionalmente, se cumplieron todas las normas de calidad, seguridad e higiene contempladas en el contrato, para reducir los inconvenientes a la población.
Obra civil en la Casa de Máquinas de la Planta de Bombeo 5, que incluyó las descargas de equipos de bombeo y la colocación de 9 válvulas de mariposa que van de diámetros nominales de 1,000 mm a 700 mm así como bridas y juntas de desmantelamiento.
Se suministro de junta de acoplamiento mecánico rígida completa, de clase 600 y diámetro nominal de 1,000 mm, fabricada en acero al carbón ST 37-2 marca VAG.
Suministro e instalación de válvula de seccionamiento tipo mariposa, fabricada en fundición dúctil EN-JS 1030, con sello fabricado en EPDM, disco con doble excentricidad con actuador eléctrico y acoplamiento manual de engranes posición vertical, para agua potable, extremos bridados de acuerdo con norma ANSI B16.1, diámetro nominal de 1000 mm.
Suministro e instalación de válvula de seccionamiento tipo compuerta, vástago fijo con operador manual, para aguas crudas, fabricada en acero forjado, asientos en bronce, extremos bridados ANSI B16.1 clase 600, diámetro nominal de 3" (76.2 mm).
Suministro e instalación de protección anticorrosiva en superficies exteriores e interiores de tubería y piezas especiales de acero con 100% solidos a base de poliuretano.
Corte de tubería existente para inserción de piezas especiales.

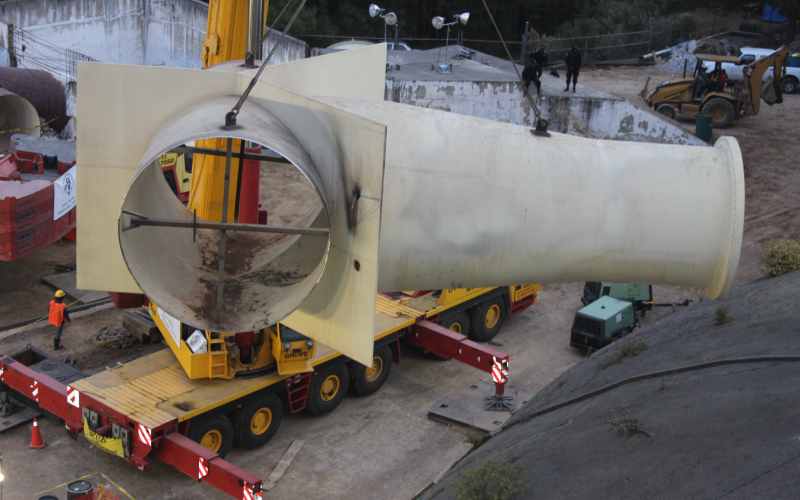

Suministro e instalación de inserción tipo YEE, cuerpo principal y derivación fabricada en tubería de acero al carbón API 5L x42, con diámetro nominal de 114" (2895.6 mm) y espesor de 1 1/8"
(28.57 mm), extremos biselado para soldarse en campo, con refuerzo en triple placa fabricada en acero estructural API 5L x42, con un espesor de 5" (127.0 mm). Suministro e instalación de reducción fabricada a base de tubería de acero al carbón API 5L x42, con un espesor de 1 1/8" (28.6 mm), extremos biselados para soldarse en campo, con diámetros de 114"x124" (2895.6x3149.6mm) y longitud total de 6757 mm.
Suministro e instalación de codo fabricado a base de tubería de acero al carbón ASTM API 5L x42, con un espesor de 1" (25.4 mm), extremos biselados para soldarse en campo, con diámetro nominal de 124" (3,149.60 mm) y deflexión de 21°33'53".
Suministro e instalación de válvula de seccionamiento tipo compuerta, vástago fijo con operador manual, para aguas crudas, fabricada en acero forjado, asientos en bronce, extremos bridados ANSI B16.1 clase 600, diámetro nominal de 12" (304.8 mm).

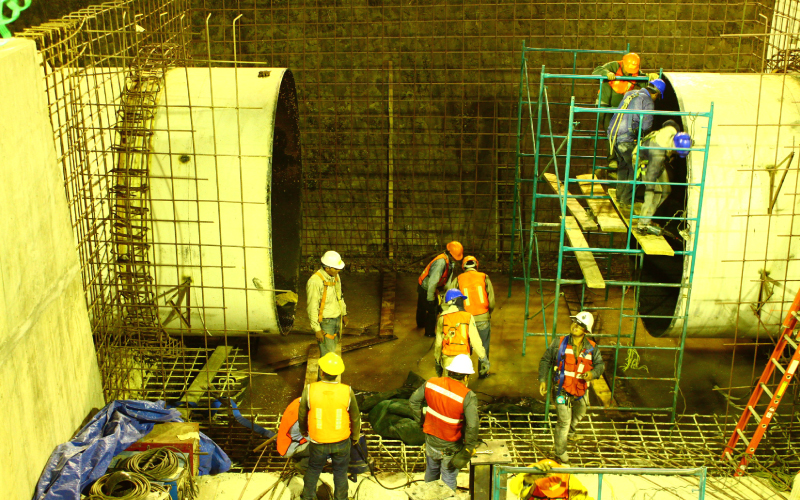

Suministro, habilitación y colocación de acero de refuerzo f’y = 4,200 kg/cm2 Perforaciones en estructuras de concreto. Armado, con barreno de 1 1/8" de diámetro y 40 cm de profundidad con perforadora DD 130 Hilti para anclar armado de atraque de proyecto a través de conectores de cortante.

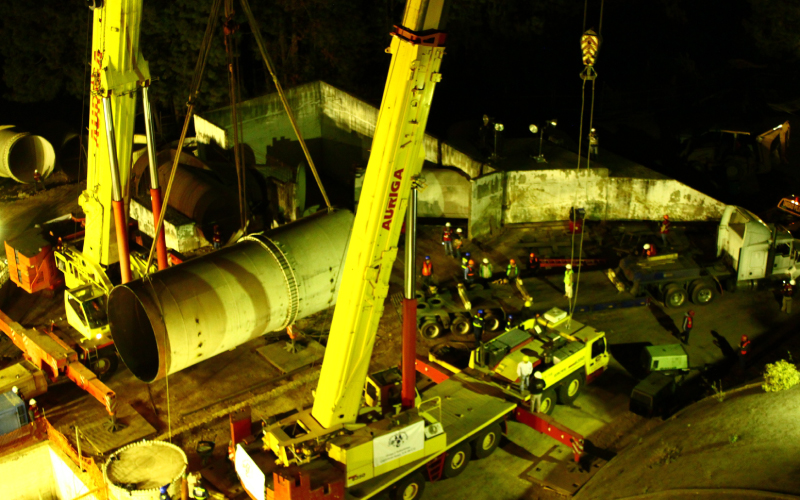

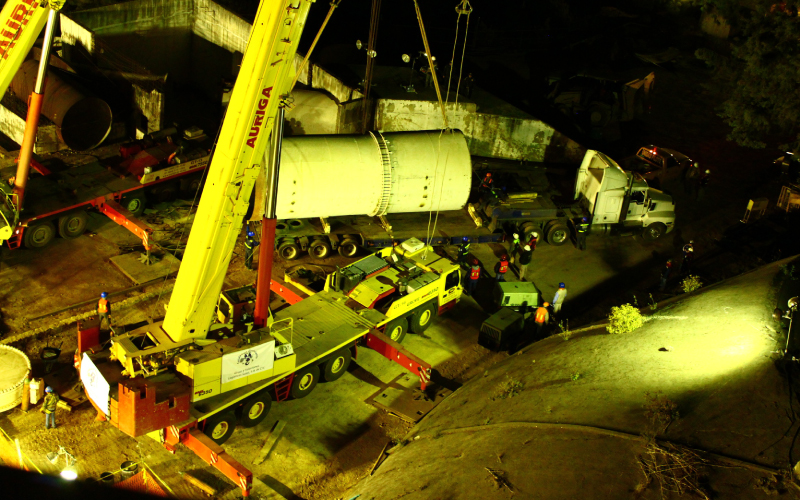

Mezcla de estabilización para la inyección del subsuelo.Trazo y nivelación de trayectoria de túnel definitivo del cadenamiento 0+201 al 0+272. Suministro y colocación de concreto lanzado de resistencia f’c= 300 kg/cm² de 25 cm de espesor en túnel principal a medio punto. Suministro, fabricación, transporte y prueba de tramos de tubería de acero al carbón con 3.15 m (124”) de diámetro, con longitud y espesor variable con extremos biselados para soldadura de campo.
Suministro e instalación de inserción tipo YEE, fabricada en fabricada en tubería de acero al carbón ASTM A-53 GR-B, con diámetro nominal de 138" (3505.2 mm), con refuerzo en triple placa fabricada en acero estructural A-36, con un espesor de 1.5" (38.1 mm). Suministro de inserción tipo TEE, fabricada en tubería de acero al carbón ASTM A-53 GR-B, con diámetro nominal de 138" (3505.20 mm), con refuerzo en triple placa fabricada en acero estructural A-36, con un espesor de 1.5" (38.10 mm).
