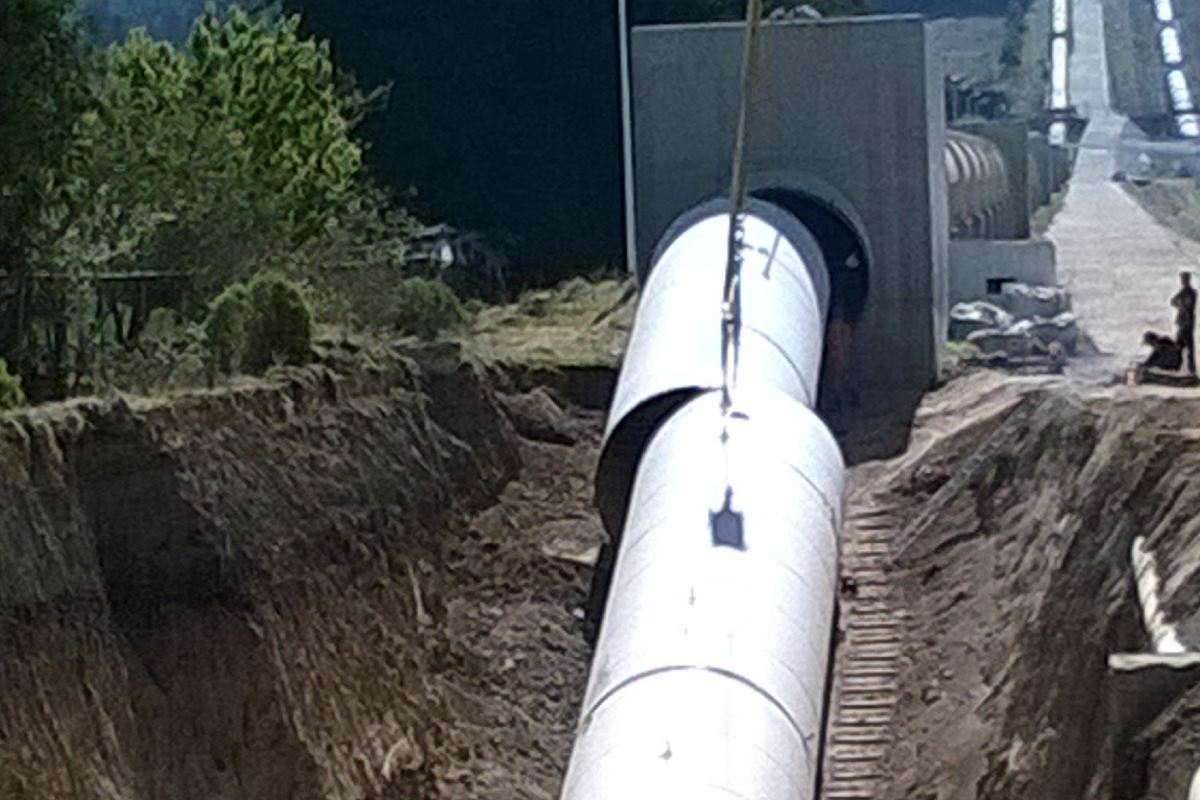

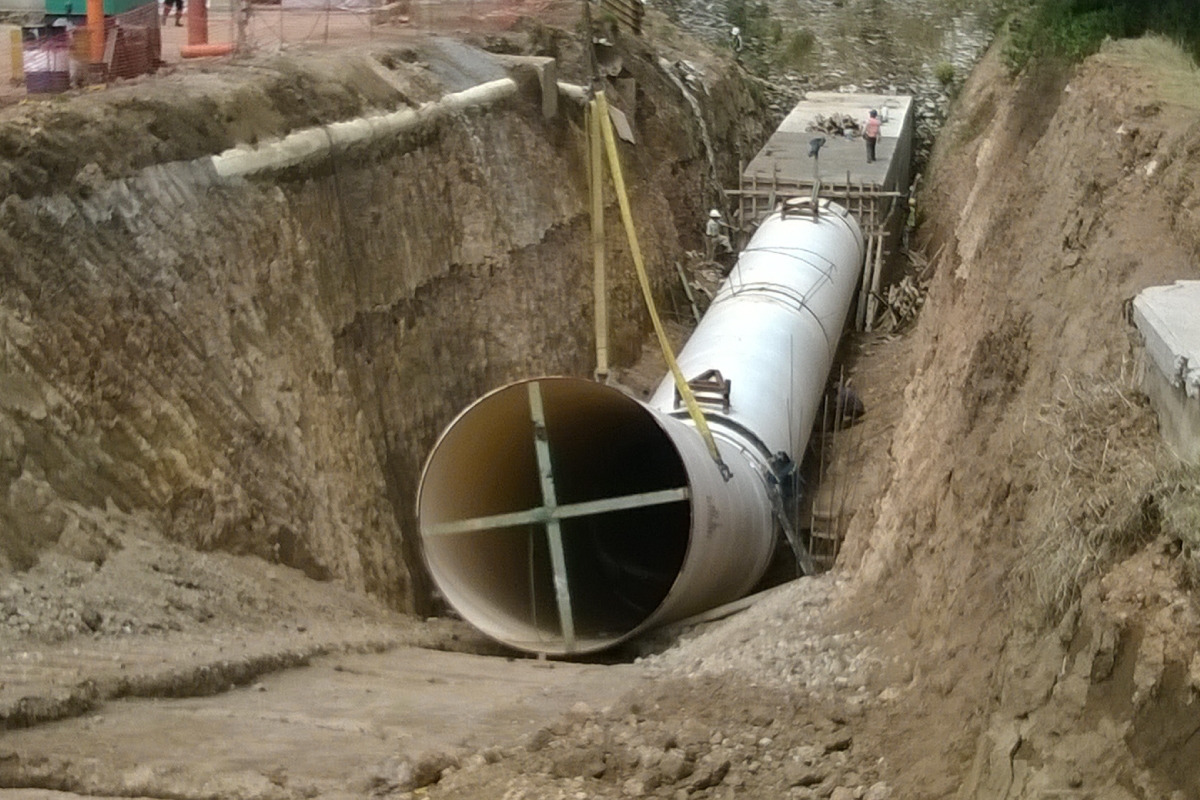

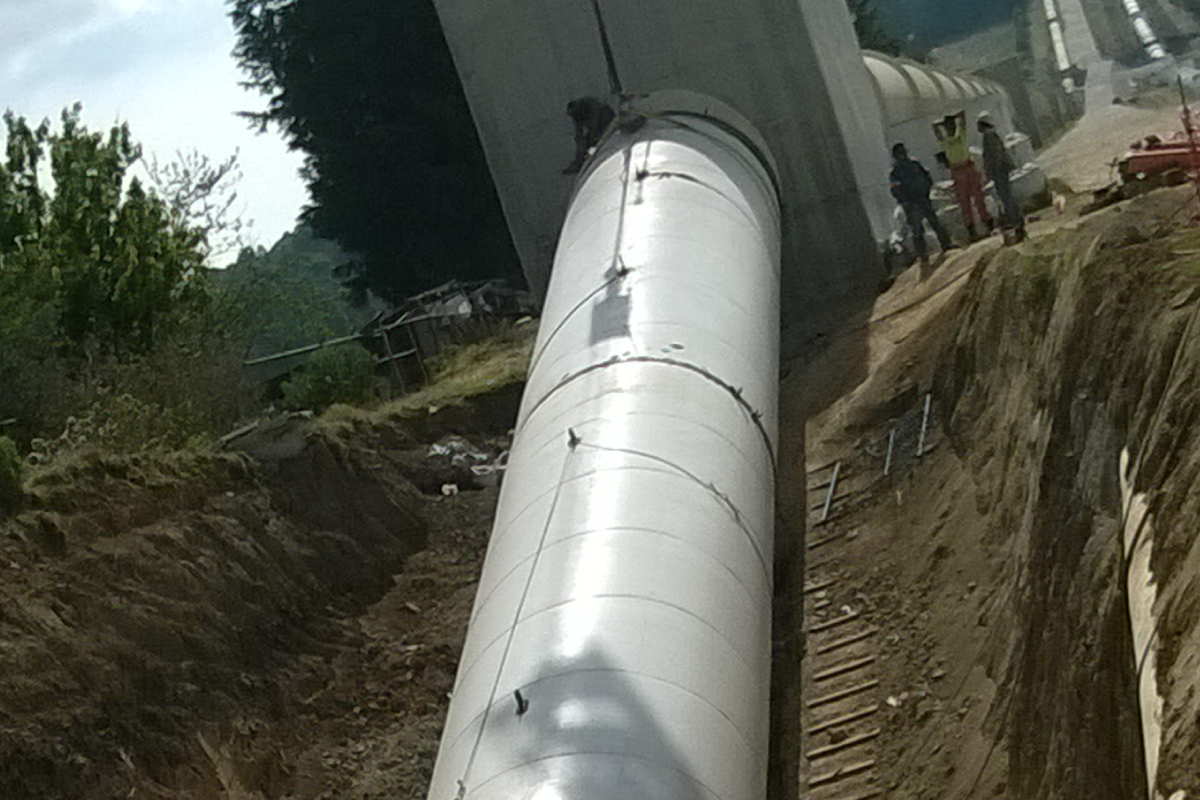

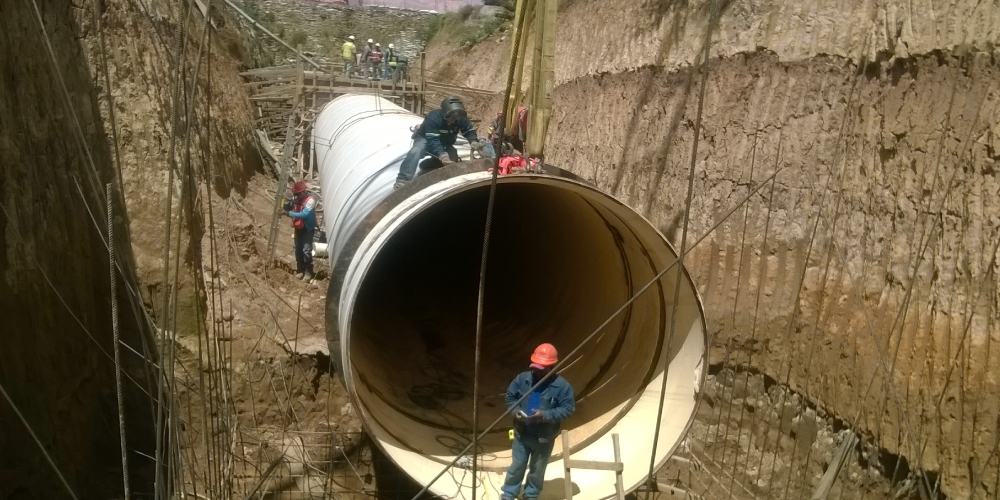

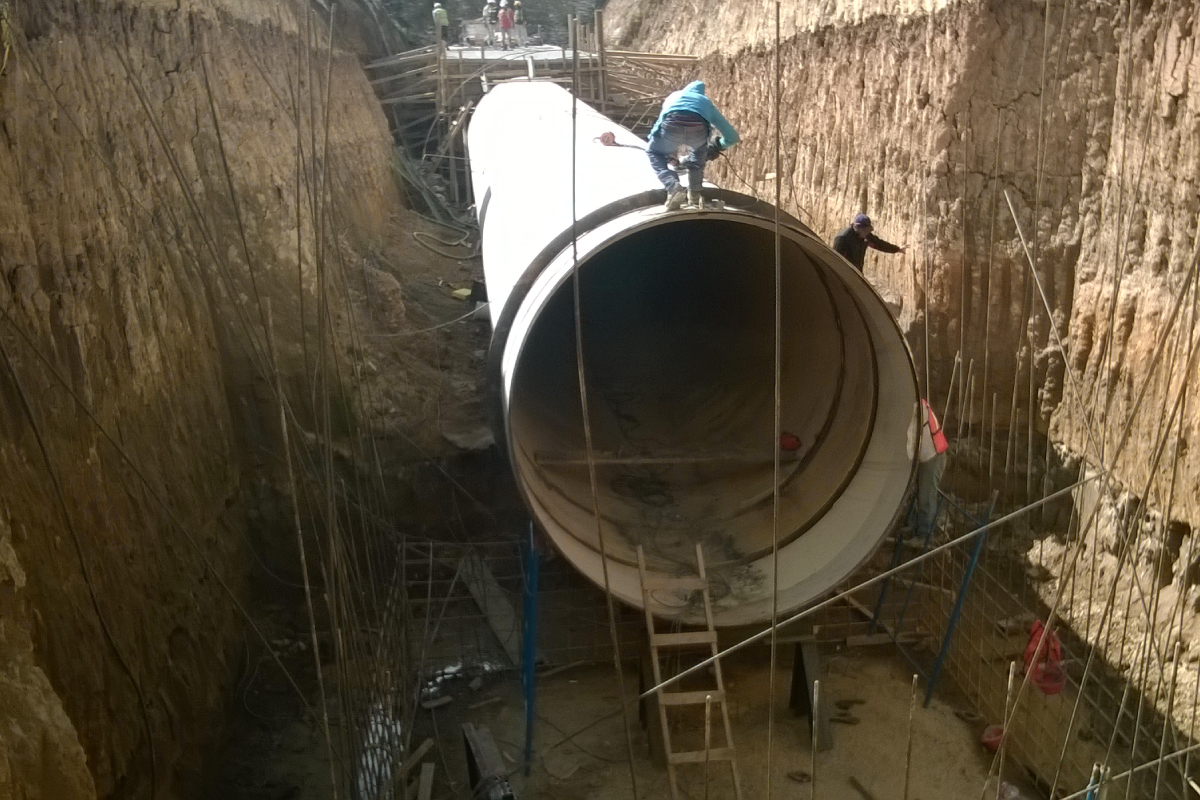

Construcción de la Tercera Etapa de la 2ª Línea de alta presión de la Planta de Bombeo 5 a la Torre de Oscilación 5, Sistema Cutzamala, Estado de México.
Construcción de la Tercera Etapa de la 2ª Línea de alta presión de la Planta de Bombeo 5 a la Torre de Oscilación 5, Sistema Cutzamala, Estado de México.
Suministros de tubería de acero, piezas especiales de acero, 2 (dos) válvulas de seccionamiento tipo mariposa, acceso de entrada hombre, 2 (dos) tipo yee de acero y accesorios de 114” de diámetro, para la interconexión de las líneas de alta presión 1 y 2 del Sistema Cutzamala en una longitud aproximada de 190 m, de acuerdo con proyecto.
Suministros para la construcción del nuevo múltiple de descarga de la Planta de Bombeo 5.
Suministro e instalación de ampliación fabricada en tubería de acero al carbón API 5L x70, con un espesor de ¾” (19.05mm), con diámetro interior de 52" x 39.37” (1,320.8mm x 1,000.0mm) y longitud total de 1,500.0mm, con extremos biselados para soldarse en campo.
Suministro e instalación de extensión fabricada a base de tubería de acero al carbón API 5L x70, con un espesor de 1 ¼” (31.75mm), con diámetro interior de 108” (2,743.2mm) y longitud total de 3,000mm, con extremos biselados para soldarse en campo.
Suministro e instalación de inserción tipo YEE, cuerpo principal y derivación fabricada en tubería de acero al carbón API 5L x70, con un espesor de 1 ¼” (31.75mm), con diámetro interior de 92” (2,336.8mm), con refuerzo en triple placa fabricada en acero estructural ASTM A36, con un espesor de 5" (127mm), con extremos biselados para soldarse en campo.
Suministro e instalación de válvula de seccionamiento tipo mariposa, operación bidireccional para conducción de agua potable, cuerpo y disco fabricados en hierro dúctil ASTM A536 grado 65-45-12 (EN-JS 1020), sello en EPDM, flecha acero inoxidable 630 y sello SS 304 v5 EPDM y disco con doble excentricidad con actuador manual de engranes posición vertical, actuador eléctrico, con protección IP68, alimentación eléctrica en 440v, 60 hz, indicador mecánico de posición abierto-cerrado, preparación con brida para montaje del actuador eléctrico, extremos bridados de acuerdo al estándar AWWA C207 clase E, para una presión PN40, diámetro interior de 52” (1,320.8mm).
Suministro e instalación de inserción tipo X, cuerpo principal y derivación fabricada en tubería de acero al carbón API 5L x70, con un espesor de 1” (25.4mm), con diámetro interior de 52” (1,320.8mm), con refuerzo de cuatro placas fabricadas en acero estructural ASTM A36, con un espesor de 2.75" (69.85mm), con extremos biselados para soldarse en campo.
Suministro e instalación de junta de expansión tipo I fabricada a base de tubería de acero al carbón API 5L x42, con espárragos y tuerca hexagonal cuerda estándar grado SAE-5 (ASTM A307) y diámetro de 114” (2,895.6mm), con extremos biselados para soldarse en campo.
Suministro e instalación de empaques de fibras de aramídicas 1/8" de espesor, tornillos ASTM A193 grado B7, tuercas hexagonal ASTM A194 grado 2h y rondanas de presión ASTM F436, recubrimiento interior y exterior con espesor mínimo de 25 mm de acuerdo con estándar AWWA C550.
Suministro e instalación de actuador eléctrico multivueltas con control de actuador electrónico, con adaptador bridado, protección IP68, alimentación eléctrica en 440v, 60 hz, para operación de apertura y cierre de válvula de seccionamiento tipo mariposa de 2900mm de diámetro, para una presión de diseño PN40.
Suministro e instalación de ampliación fabricada en tubería de acero al carbón API 5L x42, con un espesor de 1” (25.4mm), diámetros interiores de 124” x 114” (3,149.6mm x 2,895.6mm) y longitud total de 6,850mm, extremos biselados para soldarse en campo.
