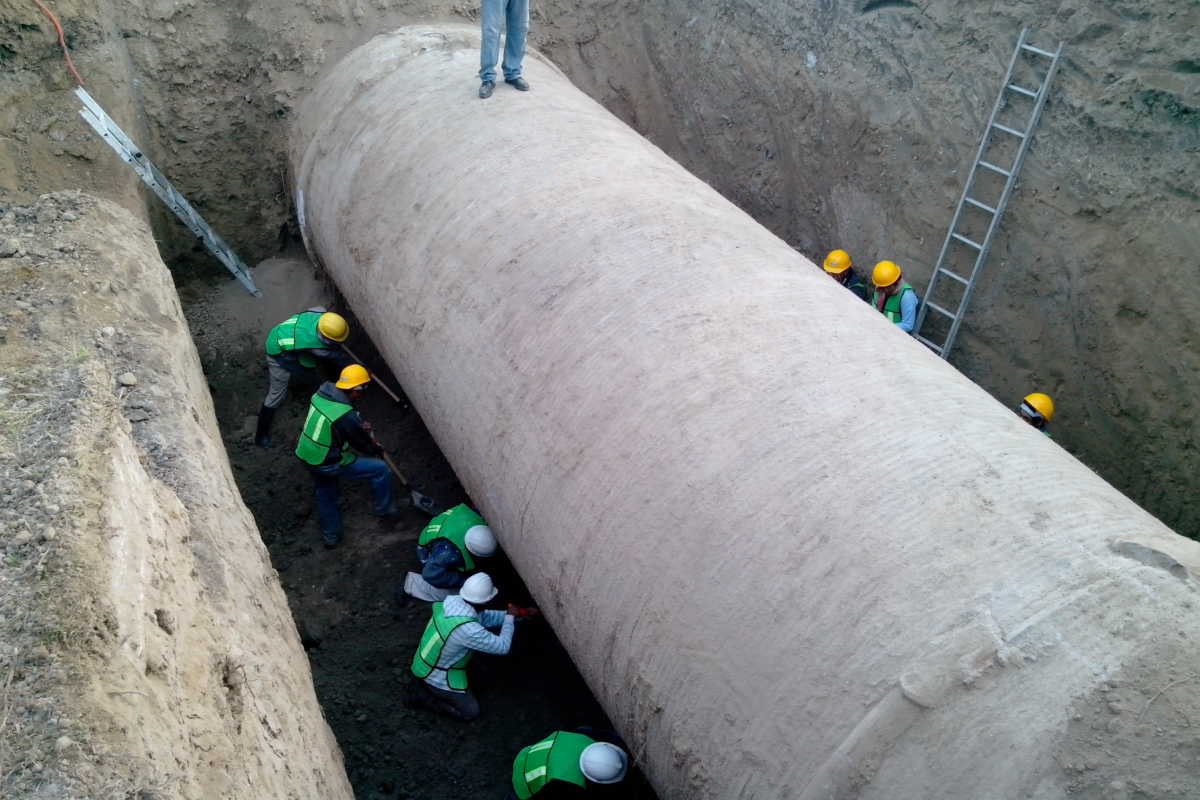

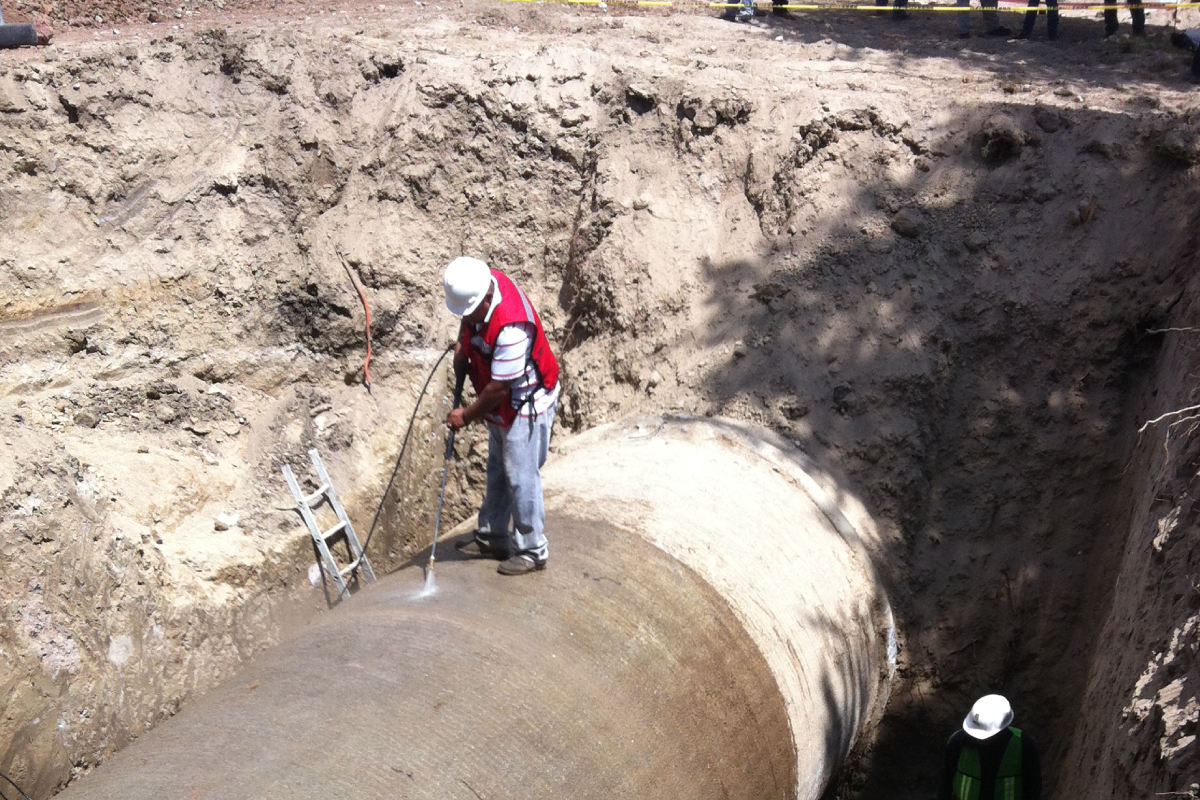

Rehabilitación de tubos por medio del sistema reforzamiento y reparación de fugas en las líneas de conducción existentes en el Sistema Cutzamala, Estado de México.
Rehabilitación de tubos por medio del sistema reforzamiento y reparación de fugas en las líneas de conducción existentes en el Sistema Cutzamala, Estado de México.
Diseño del reforzamiento de tubos en la línea 1 y 2 del Sistema Cutzamala de la Torre de Oscilación 5 y el Túnel Analco-San José en el Estado de México.

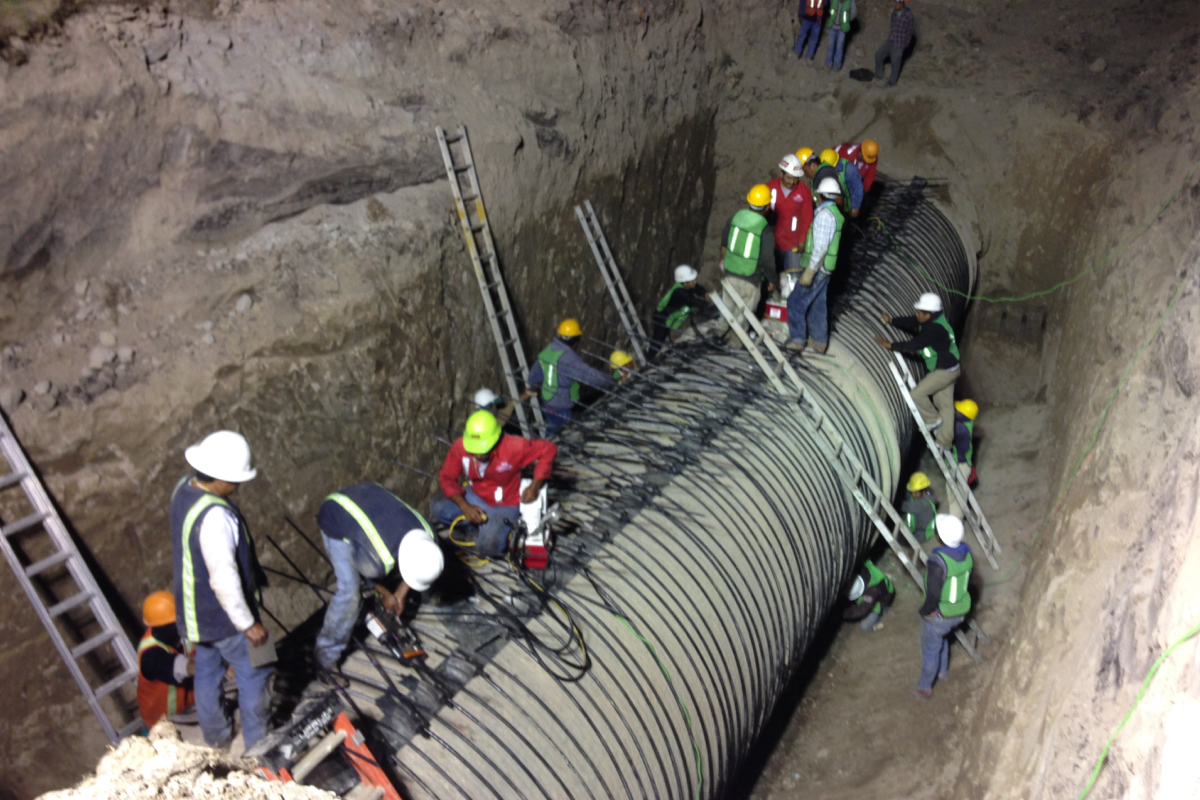

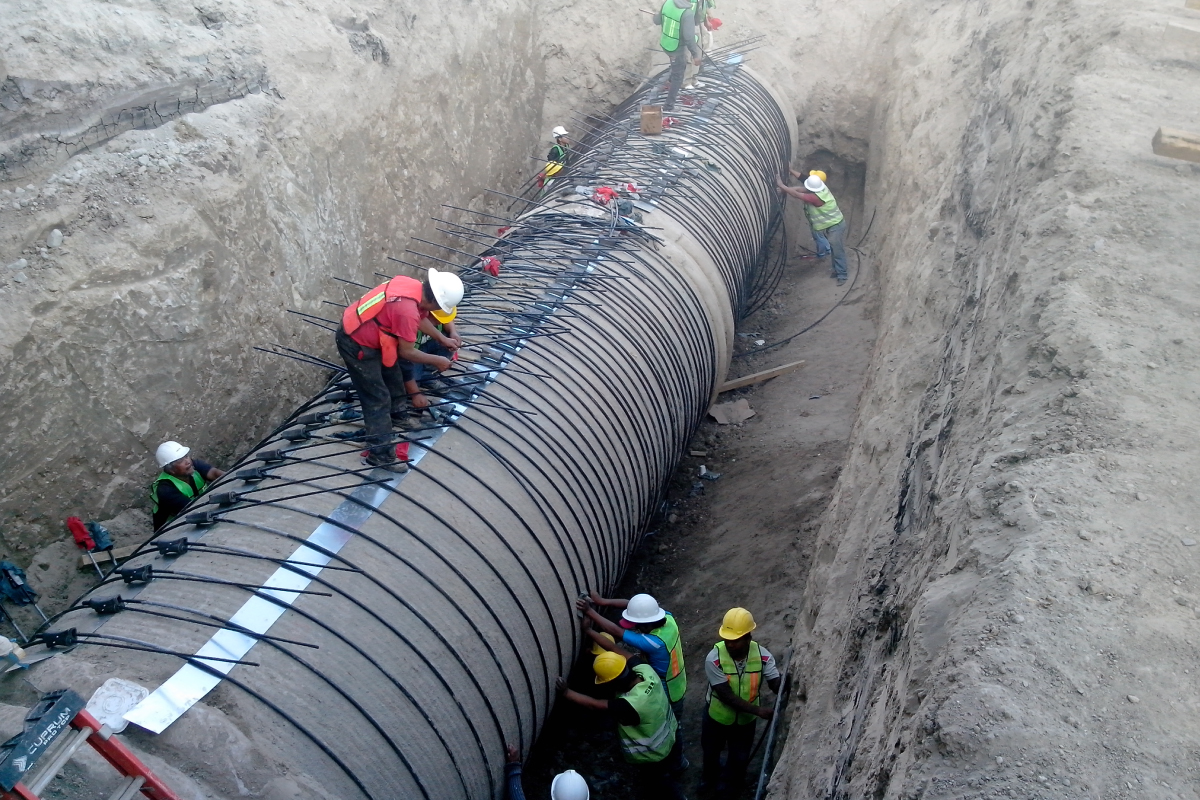

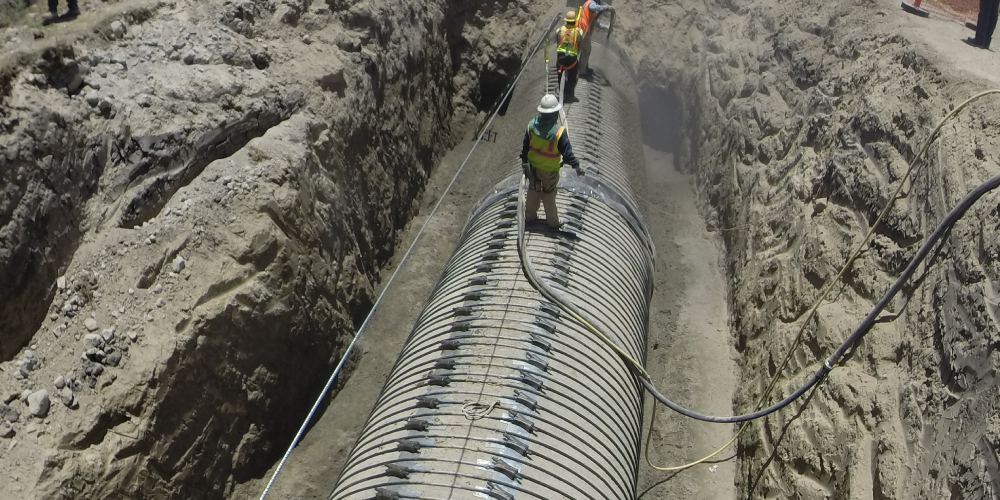

Reforzamiento de 26 tubos de PCCP de 99” de diámetro, por medio de la colocación de tendones postensados.
Modelación hidráulica y análisis de presiones transitorias en la zona de instalación de válvulas aguas arriba y aguas abajo, para la elaboración del protocolo de apertura y cierre de las válvulas.
Suministro e instalación de equipos para sistema de monitoreo de presiones transitorias aguas arriba y aguas abajo de las 2 válvulas de seccionamiento V3-A instaladas.
Trabajos de monitoreo y soporte técnico por 1 año del cadenamiento 37+190 al 36+412, aguas arriba y aguas abajo de las 2 válvulas de seccionamiento V3-A instaladas.
Suministro e instalación de válvula de seccionamiento tipo mariposa, fabricada en hierro dúctil 65-45-12, con sello fabricado en EPDM, con doble excentricidad de acuerdo a EN593 con actuador eléctrico y acoplamiento manual de engranes, posición vertical, recubrimiento epóxido adherido por fusión de 250 micrones de espesor para agua potable, extremos bridados de acuerdo a norma DIN EN 1092-2, distancia de cara a cara de acuerdo a la norma ISO5752 serie 14, diámetro interior de 98.43" (2500 mm) para una presión máxima de trabajo de 10 bares.
Programación de sistema SCADA en centro de control supervisorio, con programación de pantallas, integración de señales y configuración.
Suministro e instalación de inserción tipo TEE, fabricada en tubería de acero al carbón ASTM A-53 GR-B, con diámetro interior de 31.50" x 31.50" x 31.50" (800 mm), con un espesor de 3/8" (9.53 mm).
Suministro e instalación o de codo a 90° en una pieza fabricado a base de tubería de acero al carbón ASTM A53 GR B, con un espesor de 3/8" (9.53 mm), y extremos biselados para soldarse en campo, con diámetro interior de 800mm (31.50"). Configuración de enlace de comunicación, programación, configuración y pruebas de enlace.

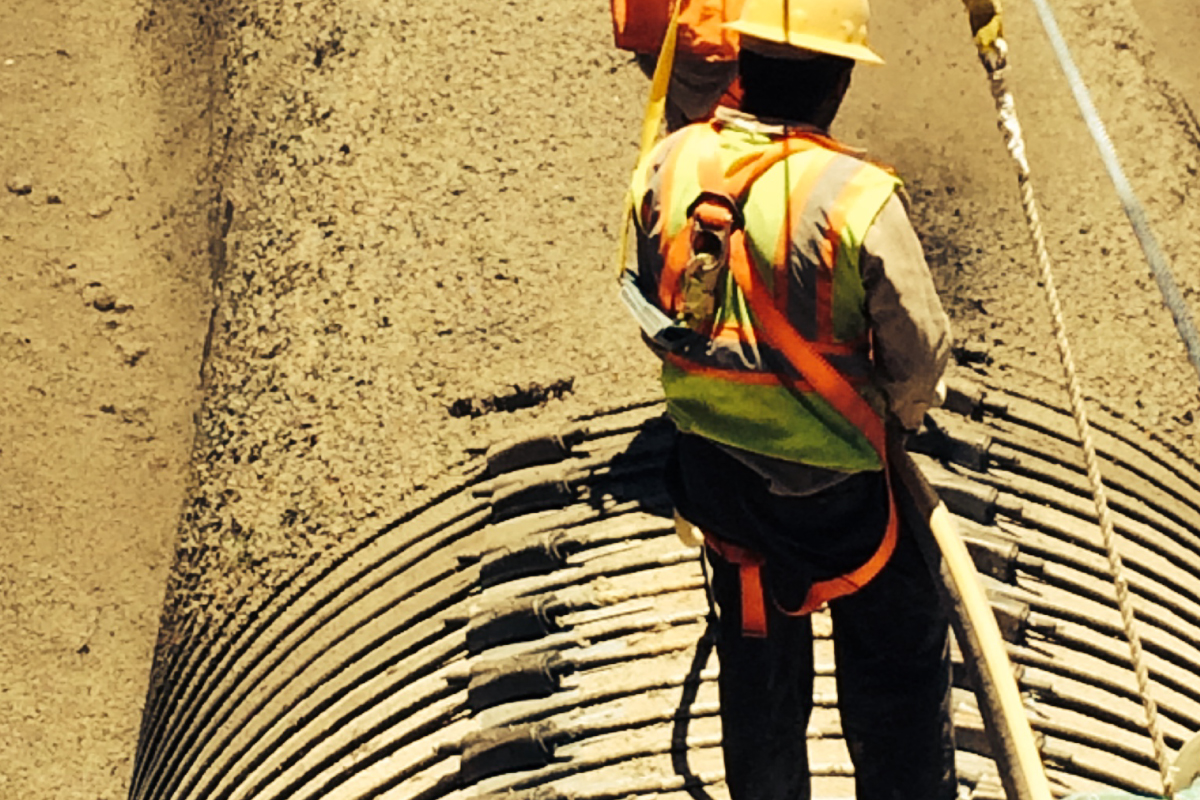

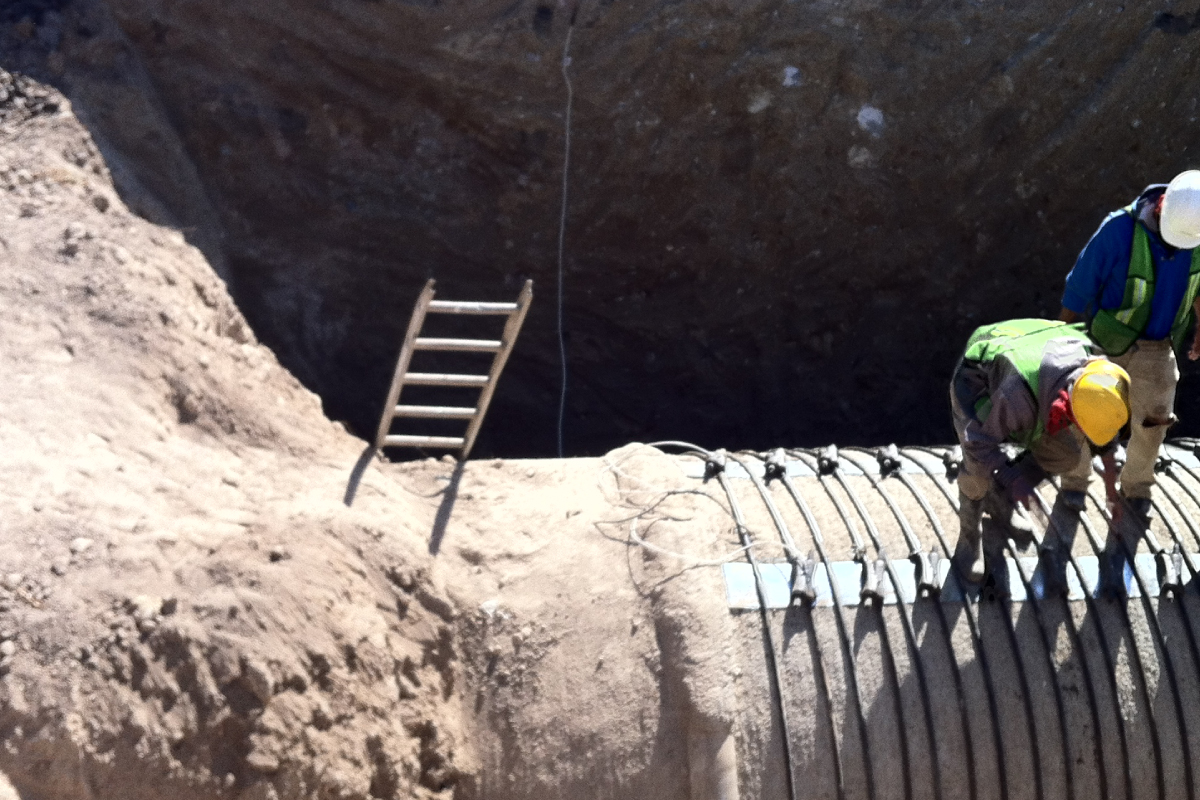

Suministro e instalación de tendones extruidos con recubrimiento de plástico, tipo DSI incluyendo: cuñas, sellos de protección para corrosión, placas laterales, grasa, portacuñas y cuñas de anclaje, sellos conforme a diseño aprobado por la dependencia, para tubos de 7.32 metros de longitud para una presión de trabajo de 100 m.c.a.
Diseño estructural para la reparación de tubería de concreto existente de 99” de diámetro por método de tendones postensados.
