Rehabilitación de tubos por medio del sistema de reforzamiento y reparación de fugas en las líneas de conducción existentes en el Sistema Cutzamala, Estado de México.
Rehabilitación de tubos por medio del sistema de reforzamiento y reparación de fugas en las líneas de conducción existentes en el Sistema Cutzamala, Estado de México
Diseño del reforzamiento de tubos en las líneas de conducción 1 y 2, en los tramos comprendidos entre el Tanque Pericos y el Tanque Santa Isabel y estructuras del sistema Cutzamala.

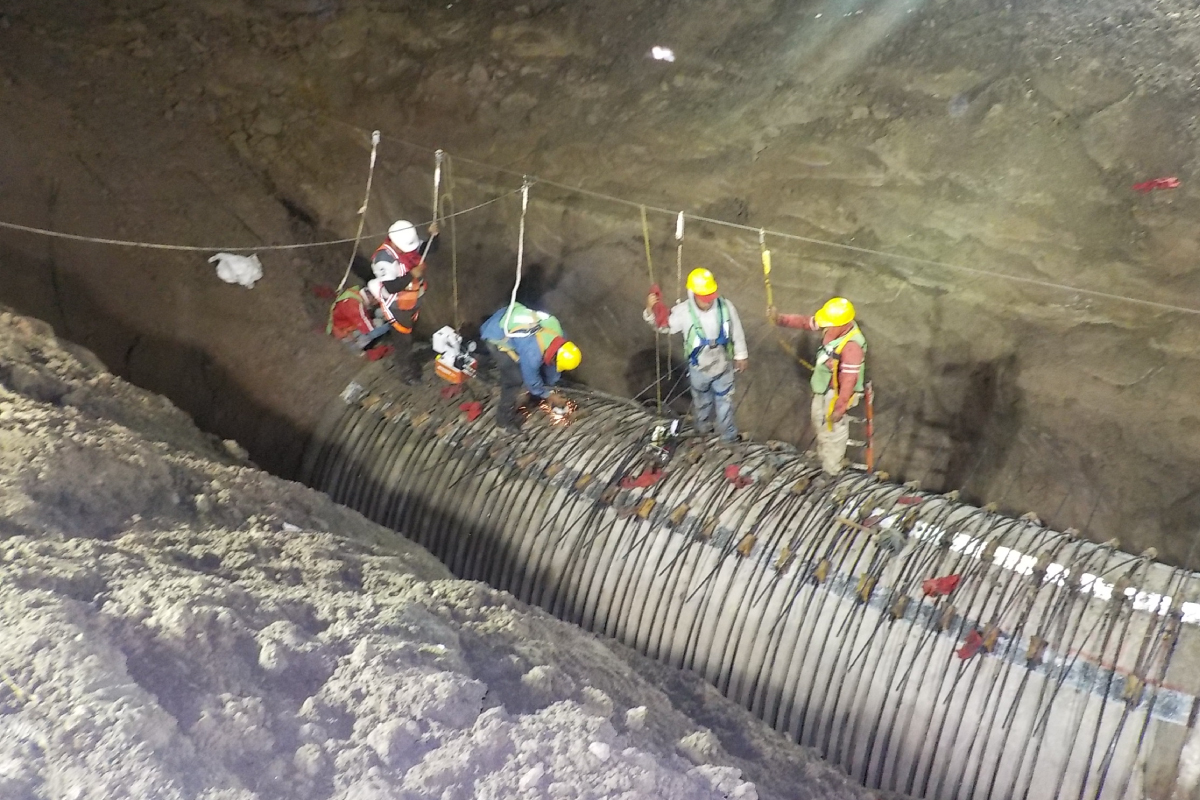

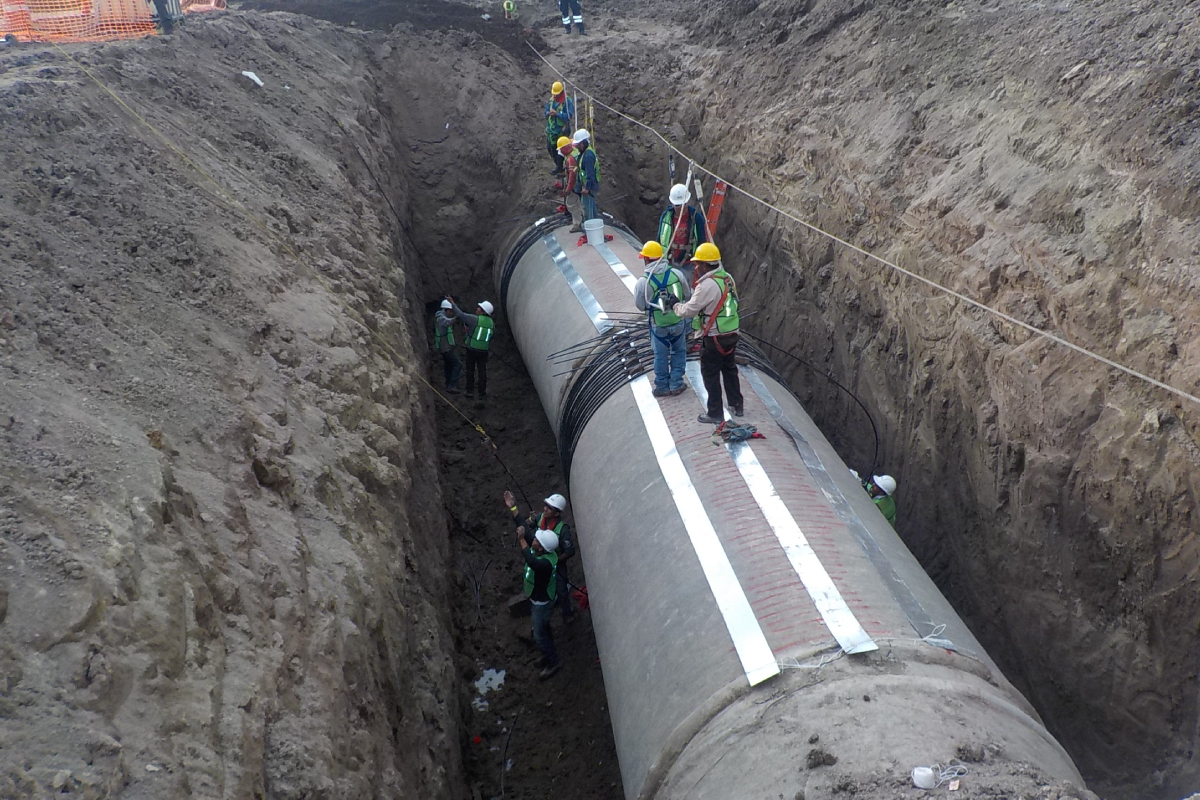

Rehabilitación y reforzamiento de 10 tubos de PCCP de 99” de diámetro, por medio de la colocación de tendones postensados.
Suministro e instalación de 6 válvulas de admisión y expulsión de aire (VAEA), empleando el método de HOT TAPPING en tubería viva.
Diseño estructural para la reparación de tubería de concreto existente de 99" de diámetro por método de tendones postensados.

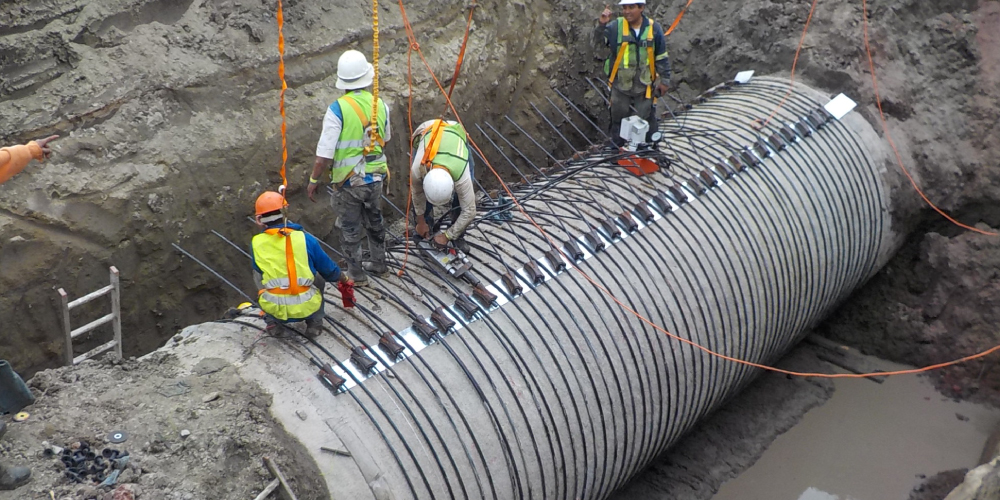

Suministro e instalación de tendones extruidos con recubrimiento de plástico tipo DSI, para reparación de tubos de 7.32 m de longitud para una presión de trabajo de 40 m.c.a., incluyendo: cuñas, sellos de protección para corrosión, placas laterales, grasa, portacuñas y cuñas de anclaje.
Caja de operación de desfogue de 2.85 x 4.00 x 4.00 m, losa de cimentación de 25 cm de espesor, muros armados con espesor de 20 cm, losa de cubierta a base de marimbas de 30 x 20 cm reforzada con ángulo de 2” x 2” x ¼” perimetralmente Instalación de cierre de concreto de 2,500 mm (99”) de diámetro, con campanas deslizantes, compuesto por tres piezas especiales, para dar una longitud total de 7.32 m. de la marca de tubería "ICHSA", compuesto por un adaptador de concreto campana x espiga (2.782 m), un adaptador espiga por espiga (2.782 m) y un carrete con campanas deslizantes (1.756 m), para una presión de trabajo de 10 bares, incluyendo: empaques de 99” de diámetro, salida tangencial de 800 mm de diámetro interior, con longitud de tubo de 60 cm y brida del mismo diámetro.
Desinstalación y reinstalación de fibra óptica en los sitios en donde se instalarán válvulas de seccionamiento de las líneas 1 y 2 durante los paros del acueducto.
Izaje, hincado y recuperación de tabla estaca AZ19-700 de 12.192 m de longitud Suministro y colocación de perfiles CE 102 x 8.09 kg/ml y 15 cm, sobre placa de respaldo. Suministro o actualización de licencia SCADA en centro de control supervisorio.
